Иллюминаторы, световые люки

Иллюминаторы стальные круглые универсальные

Тип I

clip image002

1 – корпус; 2 – стекло; 3 – герметизирующий материал

Тип II

clip image004

1 – корпус; 2 – стекло; 3 – пруток; 4 – герметизирующий материал

Тип I – без ограждения

Обозначениепо
ГОСТ 19261-98
Размер
D
Размер
D1
Высота
К
Толщина
S
Кол-во
прутов
шт.
Масса
НИМБ.364111.001* 200-UPВ-200-VI 200 280 18 8 - 1.7
-01 250-UPВ-200-VI 250 330 18 8 - 2.7
-02 300-UPВ-200-VI 300 380 18 10 - 3.8

* - предусматривается тропическое исполнение всех типоразмеров;

Тип II – с ограждением

Обозначениепо
ГОСТ 19261-98
Размер
D
Размер
D1
Высота
К
Толщина
S
Кол-во
прутов
шт.
Масса
НИМБ.364111.003* 200-UPВ-200-VI 200 280 28 8 3 2,1
-01 200-UPВ-200-VI 250 330 28 8 4 3,3
-02 200-UPВ-200-VI 300 380 28 10 5 4,7

* - предусматривается тропическое исполнение всех типоразмеров;

Иллюминаторы стальные круглые бортовые глухие, со штормовой крышкой

clip image006
1 – корпус; 2 – петля; 3 – уплотнительная прокладка; 4 – штормовая крышка; 5 – стекло;
6 – резьбовое кольцо для крепления стекла; 7 – задрайка (откидной болт, гайка-барашек, ось)

Тип А – тяжелые

Обозначениепо ГОСТ 19261-98Размер
D
Размер
D1
Комингс
К1
Высота
К
Толщина
S
Угол
открыв.
Масса
НИМБ.364112.001 А200-NW-202-YI 200 250 80 148 10 105 14,8
-01* А200-NW-202-YI 200 250 80 148 10 95 14,8
-02 А200-NW-202-YI 200 250 80 148 10 80 14,8
НИМБ.364112.002 А250-NW-202-YI 250 305 80 150 12 105 20,7
-01* А250-NW-202-YI 250 305 80 150 12 95 20,7
-02 А250-NW-202-YI 250 305 80 150 12 80 20,7
НИМБ.364112.003* А300-NW-202-YI 300 360 80 158 12 105 25,8
-01* А300-NW-202-YI 300 360 80 158 12 95 25,8
-02 А300-NW-202-YI 300 360 80 158 15 80 25,8
НИМБ.364112.004* А350-NW-202-YI 350 410 80 161 15 105 31,7
-01* А350-NW-202-YI 350 410 80 161 15 95 31,7
-02 А350-NW-202-YI 350 410 80 161 15 80 31,7
-03.01* А350-NW-202-YI 350 410 190 271 15 105 56,7
-04.01* А350-NW-202-YI 350 410 190 271 15 95 56,7
-05.01* А350-NW-202-YI 350 410 190 271 15 80 56,7

Тип В – нормальные

Обозначениепо ГОСТ 19261-98Размер
D
Размер
D1
Комингс
К1
Высота
К
Толщина
S
Угол
открыв.
Масса
НИМБ.364112.005 В200-NW-202-YI 200 250 80 148 8 105 12,8
-01* В200-NW-202-YI 200 250 80 148 8 95 12,8
НИМБ.364112.006 В250-NW-202-YI 250 305 80 150 8 105 15,3
-01* В250-NW-202-YI 250 305 80 150 8 95 15,3
-02 В250-NW-202-YI 250 305 80 150 8 80 15,3
НИМБ.364112.007* В300-NW-202-YI 300 360 80 158 10 105 20,8
-01 В300-NW-202-YI 300 360 80 158 10 95 20,8

* - предусматривается тропическое исполнение.

Иллюминаторы стальные круглые бортовые створчатые, со штормовой крышкой

clip image007

1 – корпус; 2 – ось петли; 3 – уплотнительная прокладка; 4 – стекло; 5 – штормовая крышка; 6 – рама;
7 – задрайка (откидной болт, гайка-барашек, ось); 8 – резьбовое кольцо для крепления стекла

Тип А – тяжелые

Обозначениепо ГОСТ 19261-98Размер
D
Размер
D1
Комингс
К1
Высота
К
Толщина
S
Угол
открыв.
Масса
НИМБ.364112.008 А250-NW-222-YI 250 250 75 193 12 105 22,6
-01 А250-NW-222-YI 250 250 75 193 12 95 22,6
НИМБ.364112.010* А300-NW-222-YI 300 250 75 194 15 105 30,0
-01* А300-NW-222-YI 300 305 75 194 15 95 30,0
-02* А300-NW-222-YI 300 305 75 194 15 80 30,0
НИМБ.364112.011* А350-NW-222-YI 350 305 90 211 15 105 36,7
-01* А350-NW-222-YI 350 360 90 211 15 95 36,7
-02 А350-NW-222-YI 350 360 90 211 15 80 36,7
-02.01* А350-NW-222-YI 350 360 150 271 15 105 47,0
-03.01* А350-NW-222-YI 350 410 150 271 15 95 47,0
-04.01* А350-NW-222-YI 350 410 150 271 15 80 47,0

Тип В – нормальные

Обозначениепо ГОСТ 19261-98Размер
D
Размер
D1
Комингс
К1
Высота
К
Толщина
S
Угол
открыв.
Масса
НИМБ.364112.013* В200-SW-222-YI 200 250 65 162 8 105 19,7
-01* В200-SW-222-YI 200 250 65 162 8 95 19,7
-02* В200-SW-222-YI 200 250 65 162 8 80 19,7
НИМБ.364112.015 В250-SW-222-YI 250 305 75 177 8 105 21,1
-01* В250-SW-222-YI 250 305 75 177 8 95 21,1
-03* В250-SW-222-YI 250 305 75 177 8 80 21,1
НИМБ.364112.017* В300-SW-222-YI 300 360 75 189 8 105 28,9
-01* В300-SW-222-YI 300 360 75 189 8 95 28,9
-02* В300-SW-222-YI 300 360 75 189 10 80 28,9
НИМБ.364112.019* В350-SW-222-YI 350 410 90 211 10 105 34,6
-01* В350-SW-222-YI 350 410 90 211 10 95 34,6
-02* В350-SW-222-YI 350 410 90 211 12 80 34,6
НИМБ.364112.020* В400-SW-222-YI 400 460 90 211 12 105 42,8
-01* В400-SW-222-YI 400 460 90 211 12 95 42,8
-02* В400-SW-222-YI 400 460 90 211 12 80 42,8
НИМБ.364112.034 В450-SW-222-YI 450 510 90 182 15 105 60,0
-01 В450-SW-222-YI 450 510 90 15 95 60,0
-02 В450-SW-222-YI 450 510 90 182 15 80 60,0

* - предусматривается тропическое исполнение;

Иллюминаторы стальные круглые, створчатые облегченные, со штормовой крышкой

clip image001

1 – кольцо на винтах для крепления стекла; 2 – корпус; 3 – петля; 4 – рама; 5 –стекло; 6 – штормовая крышка;
7 – уплотнительная прокладка; 8 – задрайка (откидной болт, гайка-барашек, ось)

Тип О – облегченный

ОбозначениеРазмер
D
Размер
D1
по
ГОСТ 19261-98
Комингс
К1
Высота
К
Толщина
S
Угол
открыв.
Масса
НИМБ.364112.022* 200 356 О200-SB-222-Y 30 97 8 105 10,4
-01 200 356 О200-SB-222-Y 30 97 8 95 10,4
-02 200 356 О200-SB-222-Y 30 97 8 80 10,4

* - предусматривается тропическое исполнение;

Иллюминаторы стальные круглые бортовые створчатые, без штормовой крышки

clip image003

1 – корпус; 2 –петля; 3 – рама; 4 – стекло; 5 – резьбовое кольцо для крепления стекла;
6 – уплотнительная прокладка; 7 – задрайка (откидной болт, гайка-барашек, ось)

Тип В – нормальные

ОбозначениеПо
ГОСТ 19261-98
Размер
D
Размер
D1
Комингс
К1
Высота
К
Толщина
S
Угол
открыв.
Масса
НИМБ.364112.023* В250-LRW-220-YI 250 305 75 150 8 105 17,2
-01 В250-LRW-220-YI 250 305 75 150 8 95 17,2
-02 В250-LRW-220-YI 250 305 75 150 8 80 17,2
НИМБ.364112.025* В300-LRW-220-YI 300 360 75 160 10 105 20,5
-01 В300-LRW-220-YI 300 360 75 160 10 95 20,5
-02 В300-LRW-220-YI 300 360 75 160 10 80 20,5

* - предусматривается тропическое исполнение всех типоразмеров;

Иллюминатор стальной бортовой глухой овальный со штормовой крышкой

clip image005

clip image007 0000

ОбозначениеРазмер
ВхН
Размер
B1xH1
Высота
К1
Комингс
К
SМасса
ПШИУ.364113.048 400x200 448x248 166 97 10 22,9
-01 500x300 548x348 166 97 10 30,5

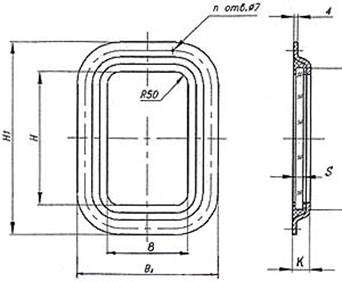

Иллюминаторы прямоугольные стальные универсальные

clip image009

Обозначениепо
ГОСТ 21672-99
Размер
ВхН
Размер
В1хН1
Высота
К
Толщина
S
Масса
НИМБ.364111.005* 2-NUB-200-YI 355х500 445х590 17 10 8,4
-01* 3-NUB-200-YI 400х560 480х640 17 10 9,5

* - предусматривается тропическое исполнение;

Иллюминаторы стальные прямоугольные глухие

clip image011

Тип F – легкие

Тип Е – тяжелые

Обозначениепо
ГОСТ 21672-99
Размер
ВхН
Размер
В1хН1
Радиус
скруг.
R1
Комингс
K1
Высота
К
Толщина
S
Масса
НИМБ.364113.030.01 Е2-NOW-202-YI 355х500 403х548 74 97 105 10 24,9
-01 F3-NOW-202-YI 400х560 448х608 74 97 105 8 27,4
-02 Е3-NOW-202-YI 400х560 448х608 74 97 105 12 29,8
-03 F5-NOW-202-YI 500х710 548х758 124 97 105 10 35,5
-04 F6-NOW-202-YI 800х560 848х608 124 97 105 10 41,5
-05 Е6-NOW-202-YI 800х560 848х608 124 97 105 15 47,3
-06 F6-NOW-202-YI 800х560 848х608 124 197 205 10 66,6
-07 Е6-NOW-202-YI 800х560 848х608 124 197 205 15 72,4
-08 F9-NOW-202-YI 1100х800 1148х848 124 97 105 15 76,7
-09 F9-NOW-202-YI 1100х800 1148х848 124 197 205 15 112,0
-10 F9-NOW-202-YI 800х1100 848х1148 124 197 205,
с балкой
15 118,7
-11 F3-NOW-202-YI 400х560 448х608 74 157 165 8 38,4
-12 Е3-NOW-202-YI 400х560 448х608 74 157 165 12 40,8
-13 F5-NOW-202-YI 500х710 548х758 124 157 165 10 48,9
-14 F9-NOW-202-YI 1100х800 1148х848 124 257 265,
с балкой
15 139,8

Иллюминаторы стальные прямоугольные судовые, открывающиеся влево (вправо)

clip image013

Тип F – легкие

Тип Е – тяжелые

Обозначениепо
ГОСТ 21672-99
Размер
ВхН
Размер
В1хН1
Радиус
скруг.
R1
Комингс
K1
Высота
К
Толщина
S
Масса
НИМБ.364113.031 F2-ILW-222-YI 355х500 403х548 74 59 155
(2 задрайки)
8 31,3
-01 Е2-ILW-222-YI 355х500 403х548 74 59 155
(2 задрайки)
10 31,9
-02 F2-IRW-222-YI 355х500 403х548 74 59 155
(2 задрайки)
8 31,3
-03 Е2-IRW-222-YI 355х500 403х548 74 59 155
(2 задрайки)
10 31,9
-04 F3-ILW-222-YI 400х560 448х608 74 59 155
(2 задрайки)
8 35,1
-05 Е3-ILW-222-YI 400х560 448х608 74 59 155
(2 задрайки)
12 36,9
-06 F3-IRW-222-YI 400х560 448х608 74 59 155
(2 задрайки)
8 35,1
-07 Е3-ILW-222-YI 400х560 448х608 74 59 155
(2 задрайки)
12 36,9
-08 F5-ILW-222-YI 500х710 548х758 124 59 155
(2 задрайки)
10 46,8
-09 F5-IRW-222-YI 500х710 548х758 124 59 155
(2 задрайки)
10 46,8
-10 F3-ILW-222-YI 400х560 448х608 74 120 216
(2 задрайки)
8 44,2
-11 Е3-ILW-222-YI 400х560 448х608 74 120 216
(2 задрайки)
12 46,0
-12 F3-IRW-222-YI 400х560 448х608 124 120 216
(2 задрайки)
8 44,2
-13 Е3-IRW-222-YI 400х560 448х608 124 120 216
(2 задрайки)
12 46,0
-14 F5-ILW-222-YI 500х710 548х758 120 216
(2 задрайки)
10 57,8
-15 F5-IRW-222-YI 500х710 548х758 120 216
(2 задрайки)
10 57,8

Иллюминаторы стальные судовые прямоугольные, открывающиеся вверх

clip image002 0000

Тип F – легкие;
Тип Е – тяжелые;

Обозначениепо
ГОСТ 21672-99
Размер
ВхН
Размер
В1хН1
Радиус
скруг.
R1
Комингс
K1
Высота
К
Толщина
S
Масса
НИМБ.364113.032 F6-ITW-222-YI 800х560 848х608 124 159 250
(4 задрайки)
10 86,2
-01 Е6-ITW-222-YI 800х560 848х608 124 159 250
(4 задрайки)
15 91,2
-02 F9-ITW-222-YI 1100х800 1148х848 124 159 250
(4 задрайки)
15 140,0
-03 F9-ITW-222-YI 1100х800 1148х848 124 159 250
(4 задрайки)
15 146,8
-04 F9-ITW-222-YI 1100х800 1148х848 124 220 310
(7 задраек)+ балка
15 164,7

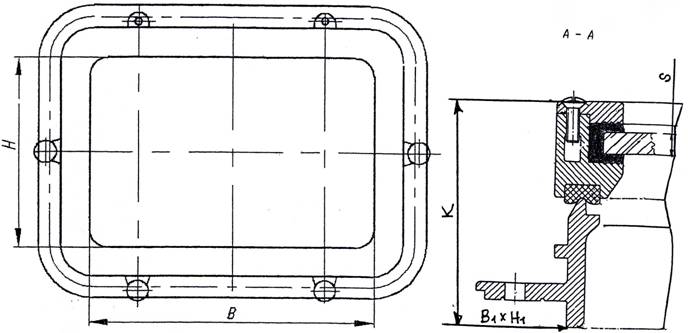

Иллюминаторы стальные судовые прямоугольные, глухие, с электрообогревом

clip image004 0000

Тип Е – тяжелые;

Обозначениепо
ГОСТ 21672-99
Размер
ВхН
Размер
В1хН1
Напряж.
В
Вырез
R1
Комингс
K1
Высота
К
Толщина
S
Масса
НИМБ.364113.034 Е3-ILW-222-Y4 400х560 448х608 127 74 59 155 18 45,8
-01 Е3-IRW-222-Y4 400х560 448х608 127 74 59 155 18 45,8
-02 Е3-ILW-222-Y4 400х560 448х608 220 74 59 155 18 45,8
-03 Е3-IRW-222-Y4 400х560 448х608 220 74 59 155 18 45,8

Иллюминаторы стальные судовые прямоугольные, открывающиеся вверх, с уравновешивающим устройством и электрообогревом

clip image008
Тип F – легкие
Тип Е – тяжелые

Обозначениепо
ГОСТ 21672-99
Размер
ВхН
Размер
В1хН1
Напряж.
В
Радиус
скруг.
R1
Комингс
K1
Высота
К
Толщина
S
Масса
НИМБ.364113.035 Е6-ITW-222-Y4 800х560 848х608 127 124 159 250
(4 задрайки)
21 99,1
-01 Е6-ITW-222-Y4 800х560 848х608 220 124 159 250
(4 задрайки)
21 99,1
-02 F6-ITW-222-Y4 1100х800 1148х848 127 124 159 250
(7 задраек)
21 159,3
-03 F9-ITW-222-Y4 1100х800 1148х848 220 124 159 250
(7 задраек)
21 159,3
-04 F9-ITW-222-Y4 1100х800 1148х848 220 124 159 250
(7 задраек
+балка)
21 166,1

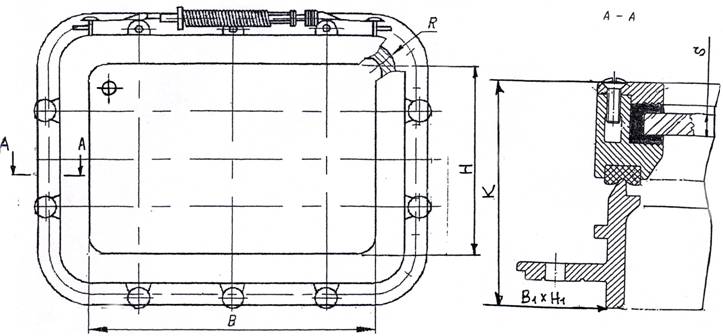

Иллюминаторы стальные судовые прямоугольные, глухие, с двумя электрообогревными стеклами

clip image010

Тип Е – тяжелые

Обозначениепо
ГОСТ 21672-99
Размер
ВхН
Размер
В1хН1
Напряж.
В
Радиус
скруг.
R1
Комингс
K1
Высота
К
Толщина
S
Масса
НИМБ.364113.036.01 Е9а-NOW-202-2Y4 1120х800 1218х848 127 124 197 205 21 152
-01 Е9а-NOW-202-2Y4 1120х800 1218х848 220 124 197 205 21 152

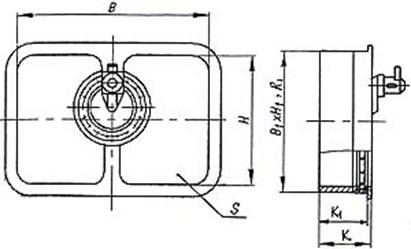

Иллюминаторы стальные судовые прямоугольные глухие, с центральным стеклоочистителем

clip image012

Рис.1

Обозначениепо
ГОСТ 21672-99
Размер
ВхН
Размер
В1хН1
Напряж.
В
Радиус
скруг.
R1
Комингс
K1
Высота
К
Толщина
S
Масса
НИМБ.364113.036.01 Е9а-NOW-202-2Y4 1120х800 1218х848 127 124 197 205 21 152
-01 Е9а-NOW-202-2Y4 1120х800 1218х848 220 124 197 205 21 152

Иллюминаторы стальные судовые прямоугольные глухие, с центральным стеклоочистителем


Рис.1

ОбозначениеРод токаРазмер
ВхН
Размер
В1хН1
Радиус
скруг.
R1
Комингс
K1
Высота
К
Толщина
S
Масса
НИМБ.364113.037.01 переменный 800х560 848х608 73,5 197 205 12 104,4
-01 постоянный 800х560 848х608 73,5 197 205 12 104,4

Иллюминатор стальной судовой прямоугольный глухой, с центробежным стеклоочистителем и электрообогревным стеклом

clip image014

Рис.2 – зеркальное отражение Рис.1

ОбозначениеРод токаРазмер
ВхН
Размер
В1хН1
Радиус
скруг.
R
Комингс
К1
Высота
К
НТолщинаРис.Масса
SS1
НИМБ.364113.038.01 переменный 1120х800 1218х848 74 197 205 0 12 21 2 180
-01 переменный 1120х800 1218х848 74 197 205 0 12 21 1 180
-02 переменный 1120х800 1218х848 74 197 205 155 12 21 2 180
-03 переменный 1120х800 1218х848 74 197 205 155 12 21 1 180

Напряжение 220В

Иллюминаторы круглые универсальные из алюминиево-магниего сплава

Тип I

clip image002 0001

1 – корпус; 2 – стекло; 3 – герметизирующий материал

Тип II

clip image004 0001

1 – корпус; 2 – стекло; 3 – пруток; 4 – герметизирующий материал

Тип I – без ограничителя;

ОбозначениеГОСТ 19261-98DD1КSМасса
НИМБ.364111.006 200-UPB-300-YI 200 280 17 8 1,03
-01 250-UPB-300-YI 250 330 17 8 1.61
-02 300-UPB-300-YI 300 385 17 10 2.61

Тип II – с ограничителем;

ОбозначениеГОСТ 19261-98DD2КhКол-во прутовМасса
НИМБ.364111.007 200-UОB-300-YI 200 280 27 8 3 1,24
-01 250-UОB-300-YI 250 330 27 8 4 1,94
-02 300-UОB-300-YI 300 385 27 10 5 3,04

предусматривается тропическое исполнение всех типоразмеров;

Иллюминаторы круглые бортовые створчатые со штормовой крышкой из алюминиевого сплава

Тип А – тяжелые

Обозначениепо
ГОСТ 19261-98
DD1D2КSУгол
открыв.
Масса
НИМБ.364112.009* А250-SB-333-YI 250 305 400 190 12 105 14.1
-01 А250-SB-333-YI 250 305 400 190 12 95 14.1
-02 А250-SB-333-YI 250 305 400 190 12 80 14.1
НИМБ.364112.012* А300-SB-333-YI 300 360 450 204 15 105 19.0
-01 А300-SB-333-YI 300 360 450 204 15 95 19.0
-02 А300-SB-333-YI 300 360 450 204 15 80 19.0
НИМБ.364112.014* А350-SB-333-YI 350 410 500 230 15 105 24.4
-01 А350-SB-333-YI 350 410 500 230 15 95 24.4
-02 А350-SB-333-YI 350 410 500 230 15 80 24.4

clip image006 0001

Тип B – нормальные

Обозначениепо
ГОСТ 19261-98
DD1D2КSУгол
открыв.
Масса
НИМБ.364112.016* В200-SB-333-YI 200 250 350 150 8 105 9,3
-01 В200-SB-333-YI 200 250 350 150 8 95 9,3
-02 В200-SB-333-YI 200 250 350 150 8 80 9,3
НИМБ.364112.018* В250-SB-333-YI 250 305 400 164 8 105 13,2
-01 В250-SB-333-YI 250 305 400 164 8 95 13,2
-02 В250-SB-333-YI 250 305 400 164 8 80 13,2
НИМБ.364112.021* В300-SB-333-YI 300 360 450 177 10 105 17,3
-01 В300-SB-333-YI 300 360 450 177 10 95 17,3
-02 В300-SB-333-YI 300 360 450 177 10 80 17,3
НИМБ.364112.024 В350-SB-333-YI 350 410 500 12 105 21,6
-01 В350-SB-333-YI 350 410 500 12 95 21,6
-02 В350-SB-333-YI 350 410 500 12 80 21,6
НИМБ.364112.026 В400-SB-333-YI 400 460 550 12 105 24,7
-01 В400-SB-333-YI 400 460 550 12 95 24,7
-02 В400-SB-333-YI 400 460 550 12 80 24,7
НИМБ.364112.027 В450-SB-333-YI 450 510 600 200 15 105
-01 В450-SB-333-YI 450 510 600 200 15 95
-02 В450-SB-333-YI 450 510 600 200 15 80

предусматривается тропическое исполнение всех типоразмеров;

Иллюминаторы круглые бортовые створчатые без штормовой крышки из алюминиевого сплава

clip image008 0000

1 – корпус; 2 – петля; 3 – рама; 4 – стекло; 5 – резьбовое кольцо для крепления стекла;

6 – уплотнительная прокладка; 7 – задрайка (откидной блок, гайка-барашек, ось)

Обозначениепо ГОСТ 19261-98DD1D2КSУгол
открыв.
Масса
НИМБ.364112.028 В250-LRB-330-YI 250 305 400 140 8 105 9,5
-01 В250-LRB-330-YI 250 305 400 140 8 95 9,5
-02 В250-LRB-330-YI 250 305 400 140 8 80 9,5
НИМБ.364112.029 В300-LRB-330-YI 300 360 450 150 10 105 12,3
-01 В300-LRB-330-YI 300 360 450 150 10 95 12,3
-02 В300-LRB-330-YI 300 360 450 150 10 80 12,3
НИМБ.364112.030 В350-LRB-330-YI 350 410 500 154 12 105 16,2
-01 В350-LRB-330-YI 350 410 500 154 12 95 16,2
-02 В350-LRB-330-YI 350 410 500 154 12 80 16,2

*- предусматривается тропическое исполнение всех типоразмеров;

Иллюминаторы прямоугольные универсальные из алюминиевого сплава

clip image010 0000
Обозначениепо ГОСТ21672-99Размер
ВхН
Размер
В1хН1
Высота
К
Толщина
S
Масса
НИМБ.364111.009* 2-NUB-300-YI 355х500 445х590 17 10 6,1
-01* 3-NUB-300-YI 400х560 480х650 17 10 7,5

* - предусматривается тропическое исполнение;

Иллюминаторы прямоугольные глухие из профиля алюминиевого сплава


clip image012 0000

Тип F – легкие
Тип Е – тяжелые

Обозначениепо
ГОСТ21672-99
Размер
ВхН
Размер
В1хН1
радиус
скругления R1
Высота
К
Толщина
S
Масса
НИМБ.364113.040* Е2-NOВ-303-YI 355х500 403х548 74 56 10 20,3
-01 Е3-NOВ-303-YI 400х560 448х608 74 56 12 23,3
-02 Е6-NOВ-303-YI 800х560 848х608 124 60 15 46,0
НИМБ.364113.041* F2-NOВ-303-YI 355х500 403х548 74 56 8 19,4
-01 F3-NOВ-303-YI 400х560 448х608 74 56 8 23,0
-02 F5-NOВ-303-YI 500х710 548х758 124 56 10 29,7
-03 F6-NOВ-303-YI 800х560 848х608 124 56 10 40,2
-04 F9-NOВ-303-YI 1100х800 1148х848 124 60 15 73,3
-05 F9-NOВ-303-YI 1100х800 1148х848 124 60 15 79,7 с балкой

* - предусматривается тропическое исполнение всех типоразмеров;

Иллюминаторы прямоугольные судовые, открывающиеся влево (вправо), из профиля алюминиевого сплава

clip image002 0002

Обозначениепо
ГОСТ21672-99
ВхНВ1хН1RKSМасса
кг
НИМБ.364113.045 Е2-ILB-333-YI 355х500 403х548 74 110 10 19,0
-01 Е3-ILB-333-YI 400х560 448х608 74 110 12 23,3
-02 F2-ILB-333-YI 355х500 403х548 74 110 8 18,7
-03 F3-ILB-333-YI 400х560 448х608 74 110 8 21,0
-04 F5-ILB-333-YI 500х710 548х758 124 110 10 29,2
НИМБ.364113.046 Е2-IRB-333-YI 355х500 403х548 74 110 10 19,0
-01 Е3-IRB-333-YI 400х560 448х608 74 110 12 23,3
-02 F2-IRB-333-YI 355х500 403х548 74 110 8 18,7
-03 Е3-IRB-333-YI 400х560 448х608 74 110 8 21,0
-04 Е5-IRB-333-YI 500х710 548х758 124 110 10 29,2

Иллюминаторы прямоугольные судовые открывающиеся вверх, из профиля алюминиевого сплава.

clip image004 0002

Обозначениепо
ГОСТ21672-99
ВхНВ1хН1RKSМасса
кг
НИМБ.364113.047 Е6-ITB-333-YI 800х560 848х608 124 110 15 51,3
-01 F6-ITB-333-YI 800х560 848х608 124 110 10 42,2
-02 F9-ITB-333-YI 1100х800 1148х848 124 110 15 89,9
-03 F9-ITB-333-YI 1100х800 1148х848 124 110 с балкой 15 93,3

Иллюминаторы прямоугольные глухие из профиля алюминиевого сплава с электрообогревом

clip image006 0002

Тип F – легкие;
Тип Е – тяжелые

Обозначениепо
ГОСТ21672-99
Размер
ВхН
Размер
В1хН1
Напряж.
В
Радиус
скругл. R1
Высота
К
Толщина
S
Масса
НИМБ.364113.042* Е2-NOB-303-Y4 355х500 403х548 127 74 60 16 28,8
-01 Е2-NOB-303-Y4 355х500 403х548 220 74 60 16 28,8
-02 Е3-NOB-303-Y4 400х560 448х608 127 74 60 18 33,0
-03 Е3-NOB-303-Y4 400х560 448х608 220 74 60 18 33,0
-04 Е5-NOB-303-Y4 500х710 548х758 127 124 63 21 40,5
-05 Е5-NOB-303-Y4 500х710 548х758 220 124 63 21 40,5
-06 Е6-NOB-303-Y4 800х560 848х608 127 124 63 21 55,2
-07 Е6-NOB-303-Y4 800х560 848х608 220 124 63 21 55,2
НИМБ.364113.043* F9-NOB-303-Y4 1100х800 1148х848 127 124 63 21 95,7
-01 F9-NOB-303-Y4 1100х800 1148х848 220 124 63 21 95,7
-02 F9-NOB-303-Y4 1100х800 1148х848 127 124 63 21 102,1 с балкой
-03 F9-NOB-303-Y4 1100х800 1148х848 220 124 63 21 102,1 с балкой

* - предусматривается тропическое исполнение всех типоразмеров;

Иллюминаторы прямоугольные судовые, открывающиеся влево (вправо)из профиля алюминиевого сплава, с электрообогревом

clip image008 0001

Обозначениепо
ГОСТ21672-99
ВхНВ1хН1Напряж.
В
RKSМасса
НИМБ.364113.048 Е2-ILB-333-Y4 355х500 403х548 127 74 116 16 29.4
-01 Е2-IRB-333-Y4 355х500 403х548 220 74 116 16 29,4
-02 Е3-ILB-333-Y4 400х560 448х608 127 74 116 18 33,1
-03 Е3-ILB-333-Y4 400х560 448х608 220 74 116 18 33,1
-04 Е5-ILB-333-Y4 500х710 548х758 127 124 116 21 41,1
-05 Е5-ILB-333-Y4 500х710 548х758 220 124 116 21 41,1
НИМБ.364113.049 Е2-IRB-333-Y4 355х500 403х548 127 74 116 16 29.4
-01 Е2-IRB-333-Y4 355х500 403х548 220 74 116 16 29,4
-02 Е3-IRB-333-Y4 400х560 448х608 127 74 116 18 33,1
-03 Е3-IRB-333-Y4 400х560 448х608 220 74 116 18 33,1
-04 Е5-IRB-333-Y4 500х710 548х758 127 124 116 21 41,1

-05

Е5-IRB-333-Y4 500х710 548х758 220 124 116 21 41,1

Иллюминаторы прямоугольные судовые открывающиеся вверх,с электрообогревом из профиля алюминиевого сплава

clip image010 0001

Обозначениепо
ГОСТ21672-99
ВхНВ1хН1Напряж.
В
RKSМасса
НИМБ.364113.050 Е6-ITB-333-Y4 800х560 848х608 127 124 116 21 59,9
-01 Е6-ITB-333-Y4 800х560 848х608 220 124 116 21 59,9
-02 F9-ITB-333-Y4 1100х800 1148х848 127 124 116 21 113,1
-03 F9-ITB-333-Y4 1100х800 1148х848 220 124 116 21 113,1
-04 F9-ITB-333-Y4 1100х800 1148х848 127 124 116 с балкой 21 116,5
-05 F9-ITB-333-Y4 1100х800 1148х848 220 124 116с балкой 21 116,5

Иллюминаторы судовые круглые глухие стальные, огнестойкостью типа А-60

clip image012 clip image014

1 - корпус; 2 - рама прижимная; 3 - прокладкауплотнительная; 4 -крышка штормовая;

5 - стеклоблок; 6 - кольцо изоляционное термоуплотнительное; 7 - лента "Огракс",

8 - клей-герметик; 9 - рамка, 10 - узел задрайки (откидной болт, гайка, ось),11 - петля, 12 - стопор.

Обозначение
КД
Размер
в свету
D,
мм
Габаритный размер,
мм
Расчетное давление,
кПа (кгс/см )
Масса,
Кг
не более
Диаметр
D1,
мм
Глубина
Н,
мм
Стати-
ческое
Кратко-
временное
динамическое
ПШИУ.364112.004 200 330 200 210 (2,10) 320 (3,20) 31,2
ПШИУ.364112.005 250 380 302 (3,02) 450 (4,50) 38,3
ПШИУ.364112.006 300 430 328 (3,28) 500 (5,00) 46,2
ПШИУ.364112.007 350 480 241(2,41) 360 (3,60) 55,4
ПШИУ.364112.008 400 530 118 (1,18) 180 (1,80) 65,5
ПШИУ.364112.009 450 580 118 (1,18) 180 (1,80) 75,3

Иллюминатор судовой прямоугольный глухой стальной, огнестойкостью типа А-60

clip image002 clip image004

1 - Корпус; 2 - Рама прижимная; 3 - Рамка; 4 - Кольцо изоляционное уплотнительное; 5 – Кольцо термоуплотнительное;

6 - Винт В.М6-6gx30.48.019 ГОСТ 1491-80 ; 7 - Винт В.М16-6gx60.48.019 ГОСТ 11074-99; 8 – Винт В.М6-6gx12.48.019 ГОСТ 17475-80;

9 - Шайба 6.65Г.019 ГОСТ 6402-70; 10 - Стеклопакет противопожарный иллюминаторный по классу А;

11 - Терморасширяющийся материал "ОГРАКС"; 12 - Фольга ДПРХМ НДХ; 13 - Герметик У-30М.

Обозначение
КД
Размер
в
свету
B?H,
мм
R,
мм
НомерГабаритный размер,
мм
Расчетное давление,
кПа
(кгс/см )
Масса,
кг
не более
Ширина
B1,
мм
Высота
H1,
мм
Высота
K,
мм
Стати-
ческое
Кратко-
временное
динамическое
ПШИУ.364113.071 355x500 50 2 485 630 161 71 (0,71) 142 (1,42) 59,0
ПШИУ.364113.072 400x560 3 530 690 80 (0,80) 160 (1,60) 68,0
ПШИУ.364113.073 500x710 100 5 630 840 36 (0,36) 72 (0,72) 91,0
ПШИУ.364113.074 800x560 6 930 690 28 (0,28) 56 (0,56) 106
ПШИУ.364113.075 800x1100 9 930 1230 31 (0,31) 62 (0,62) 210

Сетка противомоскитная для иллюминатора

clip image006 0003

Сетка противомоскитная для прямоугольного иллюминатора

ОбозначениеВхНВ1хН1МатериалМасса
ПШИУ.269085.045 355х500 373х518 сталь 1,16
-01 400х560 418х578 сталь 1,37
-02 500х710 518х728 сталь 1,70
-03 800х560 818х578 сталь 4,05
-04 1100х800 1114х814 сталь 5,70

Сетка противомоскитная для круглого иллюминатора

ОбозначениеDD1МатериалМасса
ПШИУ.269085.047 250 275 Сталь 0,60
-01 250 283 Алюминий 0,62
-02 300 330 Сталь 0,75
-03 300 338 Алюминий 0,74
-04 350 380 Сталь 0,8
-05 350 388 Алюминий 0,82
-06 400 430 Сталь 0,87
-07 400 438 Алюминий 0,90

ОКНА СУДОВЫЕ РУБОЧНЫЕ ГЛУХИЕ ИЗ АЛЮМИНИЕВОГО СПЛАВА по ПШИУ.364113.002 ТУ

ТИП 1 - крепление к стенке рубки винтами (болтами)

clip image0081clip image0101

1 - корпус, 2 – рамка, 3 – стекло, 4 – накладка декоративная, 5 – винт самонарезающий, 6 – герметик У-30М.

ТИП 2 - безвинтовое крепление к стенке рубки

clip image012 00001 clip image014 00001

1 – корпус, 2 – рамка, 3 – стекло, 4 – прокладка, 5 – прокладка, 6 – монтажная планка, 7 – винт М5?20, 8 - винт М4?10.

Тип
окна
Размеры окна,
мм
Радиус скругления выреза,
мм
Толщина стекла,
мм
Обозначение чертежа
1 В?Н R80 6, 8, 10 ПШИУ.364113.067
2 В?Н R100 6, 8, 10, 12, 14 ПШИУ.364113.068

clip image016

Люк световой (вентиляционный) высокий из профиля алюминиевого сплава

Исполнение 1. – с задрайками,
Исполнение 3. – с задрайками и втулкой
Исполнение 4. – с задрайками и ручкой.

clip image002 0003

Исполнение 1. – с задрайками,
Исполнение 3. – с задрайками и втулкой,
Исполнение 4. – с задрайками и ручкой.

clip image004 0003

1 – корпус; 2 – рама; 3 – оргстекло тонированное; 4 – герметизирующий материал;

5 – уплотняющая прокладка; 6 – задрайка; 7 – петля; 8 – клин; 9 – накладка; 10 – ограничитель,

11 – втулка с вырезом ?12 для открывания люка снаружи, 12 – ручка.

ОбозначениеВхН
по ТУ 261.02-02
Радиус скругления,
R
Масса
261-11.000-00.01 500х500 70 10;12 8,1
-01.01 400х400 70 10;12 6,5
-02.01 450х450 70 10;12 7,2
-03.01 550х550 70 10;12 8,8
-04.01 600х600 70 10;12 9,8
-05.01 650х650 70 10;12 10,7

S* - по требованию заказчика допускается установка стекла закаленного

Люк световой (вентиляционный) низкий из профиля алюминиевого сплава

clip image006 0004

1 – корпус; 2 – рама; 3 – оргстекло тонированное; 4 – герметизирующий материал;

5 – уплотняющая прокладка;6 – задрайка; 7 – петля; 8 – крепежные винты;

9 – планка прижимная; 10 – ограничитель.

ОбозначениеВхН
по ТУ261.02-02
радиус скругления
R
S*
261-037.000 400х400 100 6
-01 450х450 100 6
-02 500х500 100 6

S* - по требованию заказчика допускается установка стекла закаленного.

Щитки для круглых иллюминаторов

Тип I - щитки предохранительные для бортовых створчатых иллюминаторов без штормовых крышек

clip image008 0002

1 – щиток; 2 – прокладка; 3 - иллюминатор

Обозначениепо ГОСТ 19261-98МатериалРазмер
D1
RТолщина
S
Масса
НИМБ.364115.001* Щиток I 200 ЛС алюминий 227 240 4 0,55
-01 Щиток I 250 ЛС алюминий 282 240 4 0,80
-02 Щиток I 300 ЛС алюминий 337 570 4 1,25
-03 Щиток I 350 ЛС алюминий 387 570 4 1,42
-04 Щиток I 400 ЛС алюминий 437 820 4 1,75

* - предусматривается тропическое исполнение всех типоразмеров;

Тип II - щитки предохранительные для универсальных иллюминаторов

clip image010 0002

1 – щиток; 2 – задрайка (болт, барашек); 3 – резиновый шнур; 4 - иллюминатор

Обозначениепо
ГОСТ 19261-98
МатериалРазмер
D1
RТолщина
S
Масса
НИМБ.364115.002* Щиток II 200 сталь 320 800 3 2,70
-01 Щиток II 250 сталь 370 800 3 3,48
-02 Щиток II 300 сталь 425 800 3 4,27

* - предусматривается тропическое исполнение всех типоразмеров;

Тип III - щитки затемнительные для универсальных иллюминаторов

clip image010 0002

1 – щиток; 2 – прокладка; 3 – задрайка (шпилька, барашек); 4 – иллюминатор

Обозначениепо
ГОСТ 19261-98
МатериалРазмер
D1
Толщина
S
Масса
НИМБ.364115.003* Щиток III 200 ЛС алюминий 235 2 0,4
-01 Щиток III 250 ЛС алюминий 285 2 0,5
-02 Щиток III 300 ЛС алюминий 340 2 0,7

* - предусматривается тропическое исполнение всех типоразмеров.

Щитки для прямоугольных иллюминаторов

Тип I

clip image014 0000

1 – щиток; 2 –защелка; 3 – винт; 4 - прокладка

Обозначениепо
ГОСТ 21672-99
МатериалРазмер
ВхН
Толщина
S
Масса
НИМБ.364115.004 Щиток I 355х500 алюминий 440х585 2 1,87
-01 Щиток I 355х500 алюминий 400х585 2 1,83
-02 Щиток I 355х500 алюминий 400х585 2 1,86
-03 Щиток I 400х560 алюминий 485х645 2 2,25
-04 Щиток I 400х560 алюминий 485х645 2 2,21
-05 Щиток I 400х560 алюминий 485х645 2 2,24
-06 Щиток I 400х560 алюминий 485х645 2 2,20
-07 Щиток I 500х710 алюминий 585х795 2 3,15
-08 Щиток I 500х710 алюминий 585х795 2 3,11
-09 Щиток I 500х710 алюминий 585х795 2 3,12
-10 Щиток I 560х800 алюминий 645х885 2 3,80
-11 Щиток I 560х800 алюминий 645х885 2 3,76
-12 Щиток I 560х800 алюминий 645х885 2 3,79

Тип II

clip image016

1 – щиток; 2 – прокладка; 3 –защелка; 4 – винт; 5 - гайка

Обозначениепо
ГОСТ 21672-99
МатериалРазмер
ВхН
Толщина
S
Масса
НИМБ.364115.005 Щиток II 355х500 ЛС алюминий 377х526 2 1,50
-01 Щиток II 400х560 ЛС алюминий 422х455 2 1,77

Тип III

clip image018

1 – щиток; 2 – кронштейн; 3 – органическое стекло

Обозначениепо ГОСТ21672-99МатериалРазмер
ВхН
Толщина
S
Масса
НИМБ.364115.008 Щиток III 355х500 алюм.+ орг.стекло 395х360 3 2,1
-01 Щиток III 400х560 алюм.+ орг.стекло 440х410 3 2,2
-02 Щиток III 800х560 алюм.+ орг.стекло 840х410 3 2,5
-03 Щиток III 1100х800 алюм.+ орг.стекло 1140х500 3 2,9

Тип IV

clip image020

1 – защелка; 2 – рамка щитка; 3 – прокладка; 4 – винт; 5 –заклепка; 6 – органическое цветное стекло

Обозначениепо ГОСТ21672-99Размер
иллюминатора
в свету
МатериалРазмер
ВхН
ТолщинаМасса
SS1
НИМБ.364115.009 IV-2-NOB-300 355х500 алюм.+ орг.стекло 430х575 2 3 1.24
-01 IV-3-NOB-300 400х560 алюм.+ орг.стекло 475х635 2 3 1,38
-02 IV-5-NOB-300 500х710 алюм.+ орг.стекло 575х785 2 3 1,93
-03 IV-6-NOB-300 800х560 алюм.+ орг.стекло 875х635 2 3 2,64
-04 IV-9-NOB-300 1100х800 алюм.+ орг.стекло 1175х875 2 3 3,99
-05 IV-2-ILR-300 355х500 алюм.+ орг.стекло 430х575 2 3 1,20
-06 IV-3-ILR-300 400х560 алюм.+ орг.стекло 475х635 2 3 1,35
-07 IV-5-ILR-300 500х710 алюм.+ орг.стекло 575х785 2 3 1,91
-08 IV-6-IT-300 800х560 алюм.+ орг.стекло 875х635 2 3 2,61
-09 IV-9-IT-300 1100х800 алюм.+ орг.стекло 1175х875 2 3 3,91

Интересная информация от партнёров и просто полезные ресурсы:
