Котлы электрические

Электрический котёл марки ЭВО (от 2 до 45 кВт)

Электрический котёл ЭВО Электрический котёл ЭВО

Электрический котёл марки ЭВО представляет собой комплектное изделие и предназначен для нагрева воды: в системах отопления и горячего водоснабжения; в технологических процессах с перегретой водой.

В качестве нагревательных элементов в электрических котлах данной модели используются эксклюзивные ТЭНы собственного производства, которые изготавливаются из нержавеющей стали и имеют низкую удельную тепловую мощность (увеличивается ресурс работы, минеральные отложения отслаиваются и скапливаются в нижней части котла).

Пульт управления электрическим отопительным котлом представляет собой металлический ящик (класс защиты IP54), в котором расположены: автоматический выключатель, пускатель (пускатели), плата регулятора температуры теплоносителя (зона возврата - 10 °С), плата регулятора температуры воздуха в помещении (зона возврата 1-1,5 °С), плата(ы) временной задержки (только для нескольких групп ТЭНов).

Изделие (отопительный котёл) неподведомственно Госгортехнадзору. Котлы отопительные изготавливаются в соответствии с ТУ 3468-001-48996718-2000 и сертифицированы на соответствие ГОСТам по электробезопасности.

Водонагревательные электрические котлы имеют и свои отличительные особенности. ТЭНы собственного производства имеют пониженную удельную тепловую мощность, что обеспечивает долгий срок службы и «сбрасывание» накипи. Такие электрические котлы для отопления имеют мощный корпус, из коррозионостойкой стали, с толщиной стенки не менее 6 мм. Такие отопительные котлы работают с максимальной скоростью в отсутствие насоса (гравитационная система). Благодаря этому, стальные отопительные котлы имеют низкую стоимость.

К дополнительным услугам котлов можно отнести нестандартный набор ТЭНов, анодную защиту. К тому же трубки могут иметь любой диаметр и направление, особенно это относится к настенным отопительным котлам. Присоединение котлов фланцевое или «под приварку». Сам электрический котёл имеет форму емкостного бойлера ГВС (до 750 л.), а в пульте управления дополнительные устройства: подключение насоса, реле времени, реле потока, защита от «сухого» пуска, световая и звуковая сигнализация аварийной ситуации, цифровая плата температуры.

Отличительные особенности

  • ТЭНы собственного производства с пониженной удельной тепловой мощностью, что обеспечивает долгий срок службы и «сбрасывание» накипи
  • мощный стальной корпус с толщиной стенки не менее 6 мм.
  • максимальная скорость теплоносителя в отсутствие насоса (гравитационная система)
  • ТЭНы из коррозионностойкой стали невысокая стоимость

Дополнительные услуги

  • нестандартный набор ТЭНов
  • котёл в виде емкостного бойлера ГВС (до 750 л.)
  • патрубки могут иметь любой диаметр и направление
  • присоединение фланцевое или «под приварку»
  • анодная защита
  • кронштейны для крепления котла к стене
  • в пульте управления дополнительно: подключение насоса,
    реле времени, реле потока, электроконтактного манометра;
    защита от «сухого» пуска, световая и звуковая сигнализация
    аварийной ситуации, цифровая плата температуры

Технические характеристики

Марка котла Мощность, теплопроизв. кВт - ккал/ч Питающая сеть В; Гц Стандартный набор ТЭНов
в котле
Нестандартный набор ТЭНов
в котле
ЭВО - 2 2 - 1700 220 ± 10% В,
50 ± 1% Гц
1 × ТЭН 60 А 13/ 2,0 J 220
ЭВО - 3 3 - 2600 1 × ТЭН 85 А 13/ 3,0 J 220
ЭВО - 4 4 - 3400 2 × ТЭН 60 А 13/ 2,0 J 220 1 × ТЭН 110 А 13/ 4,0 J 220
ЭВО - 6 6 - 5200 380/220 ± 10%В;
50 ± 1% Гц
3 × ТЭН 60 А 13/ 2,0 J 220 1 × ТЭН 160 А 13/ 6,0 J 220
ЭВО - 9 9 - 7700 3 × ТЭН 85 А 13/ 3,0 J 220
ЭВО - 12 12 - 10300 3 × ТЭН 110 А 13/ 4,0 J 220 6 × ТЭН 60 А 13/ 2,0 J 220
ЭВО - 15 15 - 12900 3 × ТЭН 135 А 13/ 5,0 J 220
ЭВО - 18 18 - 15500 3 × ТЭН 160 А 13/ 6,0 J 220 6 × ТЭН 85 А 13/ 3,0 J 220
ЭВО - 24 24 - 20600 6 × ТЭН 110 А 13/ 4,0 J 220
ЭВО - 30 30 - 25800 3 × ТЭН 265 А 13/ 10,0 J 380 6 × ТЭН 135 А 13/ 5,0 J 220
ЭВО - 36 36 - 31000 6 × ТЭН 160 А 13/ 6,0 J 220 9 × ТЭН 110 А 13/ 4,0 J 220
ЭВО - 45 45 - 38700 9 × ТЭН 135 А 13/ 5,0 J 220

Рабочие параметры теплоносителя:Рр = 4,0 кгс/см² (0,39 МПа); Тр = 98 °С
Параметры испытаний:Рmax = 9,0 кгс/см² (0,88 МПа); Т max = 180 °С

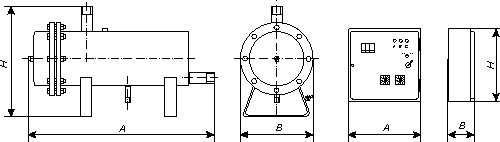

Геометрические размеры

Котлы электрические марки ЭВО (от 2 до 45 кВт)
Марка котла Габаритные размеры
А × В × Н
мм
Присоед. патрубки Ду Внутренний объем
л.
Вес
кг
Марка пульта управления Габаритные размеры
А × В × Н
мм
Вес
кг
ЭВО - 2 550 × 230 × 330 40 6 13,3 ЭРТ - 2 220 × 140 × 350 4,5
ЭВО - 3 630 × 230 × 330 40 8 15,9 ЭРТ - 3 220 × 140 × 350 4,5
ЭВО - 4 500 × 230 × 330 40 10 13,8 ЭРТ - 4 220 × 140 × 350 4,5
ЭВО - 6 500 × 230 × 330 50 6 14,3 ЭРТ - 6 220 × 140 × 350 6,5
ЭВО - 9 630 × 230 × 330 50 8 17,5 ЭРТ - 9 220 × 140 × 350 6,5
ЭВО - 12 750 × 230 × 330 50 10 19,6 ЭРТ - 12 220 × 140 × 350 6,5
ЭВО - 15 890 × 230 × 330 50 13 22,8 ЭРТ - 15 220 × 140 × 350 6,5
ЭВО - 18 630 × 300 × 400 50 25 39,3 ЭРТ - 18 350 × 140 × 350 8,0
ЭВО - 24 750 × 300 × 400 50 19 35,0 ЭРТ - 24 430 × 170 × 380 11,0
ЭВО - 30 860 × 300 × 400 50 24 40,6 ЭРТ - 30 290 × 195 × 450 11,0
ЭВО - 36 930 × 415 × 500 50 56 76,2 ЭРТ - 36 290 × 195 × 450 11,0
ЭВО - 45 890 × 415 × 500 50 53 75,7 ЭРТ - 45 470 × 200 × 450 18,0

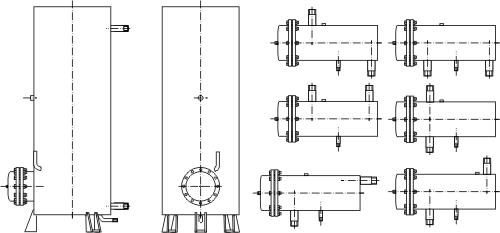

Некоторые варианты нестандартных конструкций

Котлы электрические марки ЭВО (от 2 до 45 кВт)

Электрический котёл марки ЭВОП (от 60 до 300 кВт)

Электрический котёл марки ЭВОП (от 60 до 300 кВт)

Котлы электрические марки ЭВОП представляют собой комплектные изделия и предназначены для нагрева воды: в системах отопления и горячего водоснабжения; в технологических процессах с перегретой водой.

В качестве нагревательных элементов используются эксклюзивные ТЭНы собственного производства, которые изготавливаются из нержавеющей стали и имеют низкую удельную тепловую мощность (увеличивается ресурс работы, минеральные отложения отслаиваются и скапливаются в нижней части котла).

Блок управления представляет собой металлический ящик (класс защиты IP54), в котором расположены: плата регулятора температуры теплоносителя (зона возврата - 10 °С), плата аварийного отключения по температуре теплоносителя (98° С), плата контроля наличия теплоносителя, платы временной задержки (для задержки включения групп ТЭНов), клеммная колодка для подключения реле времени, электроконтактного манометра, реле потока, для подключения устройств выносной звуковой (световой).

Cиловой щит, в состав которого входят автоматические выключатели, пускатели (контакторы) и световая индикация, в комплект котла не входит и изготавливается по отдельному заказу.

Изделие неподведомственно Госгортехнадзору. Котлы изготавливаются в соответствии с ТУ 3442-002-48996718-1998 и сертифицированы на соответствие ГОСТам по электробезопасности.

Отличительные особенности

  • ТЭНы собственного производства с пониженной удельной тепловой мощностью, что обеспечивает долгий срок службы и «сбрасывание» накипи
  • ТЭНы из коррозионностойкой стали
  • мощный стальной корпус с толщиной стенки не менее 8 мм.
  • возможность «набора» мощности свыше 300 кВт за счет последовательного включения
  • невысокая стоимость

Дополнительные услуги

  • анодная защита
  • присоединение фланцевое или «под приварку»
  • увеличенный объем для установки автоматики подмешивания «обратной» в «прямую»
  • патрубки могут иметь любой диаметр и направление
  • котёл в виде емкостного бойлера ГВС (до 750 л.)
  • более «мелкая» разбивка мощности на группы

Технические характеристики

Марка котла Мощность кВт Тепло-
произво-
дительность
Гкал/час
Питающая сеть Набор ТЭНов Группы мощностей Испол-
нение
Марка Кол.
ЭВОП-60 60 0,0516 380/220 ± 10% В;
50 ± 1% Гц
ТЭН 265 13/ 10,0 J 380 6 30 + 30 1
ЭВОП-90 90 0,0774 9 60 + 30 1
ЭВОП-120 120 0,1032 12 60 + 60 1
ЭВОП-150 150 0,1290 15 60 + 60 + 30 2
ЭВОП-180 180 0,1548 18 60 + 60 + 60 2
ЭВОП-210 210 0,1806 21 60 + 60 + 60 + 30 2
ЭВОП-240 240 0,2064 24 60 + 60 + 60 + 60 2
ЭВОП-270 270 0,2322 27 60 + 60 + 60 + 60 + 30 2
ЭВОП-300 300 0,2580 30 60 + 60 + 60 + 60 + 60 2

Рабочие параметры теплоносителя:Рр = 4,0 кгс/см² (0,39 МПа); Тр = 98 °С
Параметры испытаний:Рmax = 9,0 кгс/см² (0,88 МПа); Т max = 180 °С

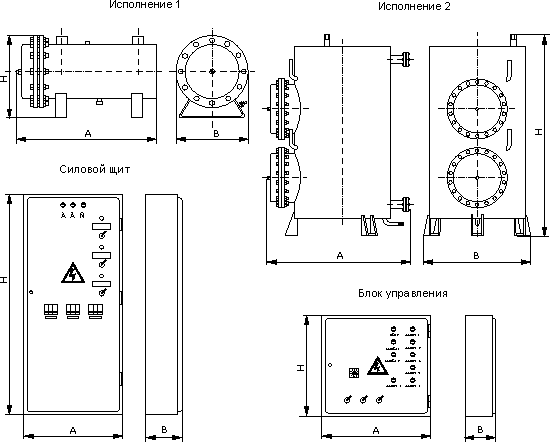

Геометрические размеры

Электрический котёл марки ЭВОП (от 60 до 300 кВт)
Котёл Блок управления котлом Шкаф силовой
Марка котла Габаритные размеры
А × В × Н
мм
Присоед
патрубки Ду
Внутр.
объем л
Вес кг Марка шкафа Габаритные размеры
А × В × Н
мм
Кол.
мест
Масса кг
ЭВОП-60 900 × 500 × 550 50 муфт 58 140 БУ-1
430 × 150 × 380
Вес - 9 кг
ШС-60 460 × 180 × 470 1 24
ЭВОП-90 900 × 500 × 650 50 муфт 100 160 ШС-90 520 × 180 × 950 1 34
ЭВОП-120 900 × 500 × 650 50 муфт 100 190 ШС-120 520 × 180 × 950 1 37
ЭВОП-150 1150 × 820 × 1700 50 фл 660 570 БУ-2
430 × 150 × 380
Вес - 9 кг
ШС-150 520 × 180 × 950 1 42
ЭВОП-180 1150 × 820 × 1800 50 фл 710 600 ШС-180 520 × 180 × 950 1 48
ЭВОП-210 1150 × 820 × 1800 65 фл 710 720 ШС-210 520 × 180 × 950 2 2 × 34
ЭВОП-240 1150 × 820 × 1800 65 фл 710 750 ШС-240 520 × 180 × 950 2 2 × 37
ЭВОП-270 1150 × 820 × 2000 65 фл 760 900 ШС-270 520 × 250 × 950 2 2 × 42
ЭВОП-300 1150 × 820 × 2000 65 фл 810 930 ШС-300 520 × 250 × 950 2 2 × 48

Электрический котёл марки ЭВОП (от 300 кВт до 14 МВт)

Для котельных мощностью более 300 кВт рекомендуем использовать стандартные котлы марки ЭВОП. Устанавливаются последовательно, каждый регулирует температуру теплоносителя «после себя» и тем самым обеспечивается поддержание постоянной температуры на выходе из котельной. При заказе необходимо указывать привязочные размеры патрубков, диаметр, длину, тип фланца.

Технические характеристики

Рабочие параметры теплоносителя:Рр = 4,0 кгс/см² (0,39 МПа); Тр = 98 °С
Параметры испытаний:Рmax = 9,0 кгс/см² (0,88 МПа); Т max = 180 °С

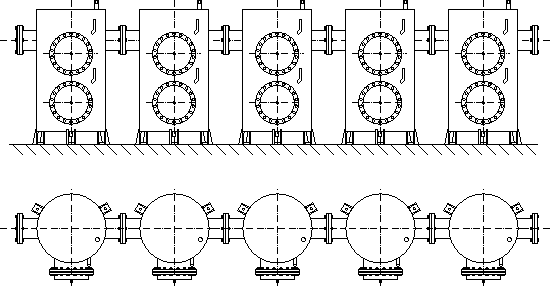

Схема включения

Котлы электрические марки ЭВОП (от 15 кВт до 300 МВт)
