Хотим обратить ваше внимание на РТИ из особомягкой резины уплотнительной судовой марки С-509, традиционно использующейся в российском судостроении и судоремонте. Наша компания обладает богатейшим опытом производства уплотняющих профилей из резины данной марки.
Как всегда, мы гарантируем кратчайшие сроки производства (от 2 дней), правильные цены и готовность к производству профилей любой конфигурации.
Все основные чертежи. Производство по эскизам. Индивидуальное ценовое предложение
Резина судовая уплотнительная С509 особо мягкая
Нормативная документация
Производится в соответствии с требованиями ТУ 38 1051121-77
Описание
Шнуры, уплотнители и детали из особо мягкой резины С-509 светоозоностойкие, работоспособны при температурах от −30 до +70 °С, стойкие к влажному морскому воздуху и морской воде, а также к соприкосновению с минеральными маслами и бензином при температурах от +15 до +25 °С.
Область применения
Резина С-509 преимущественно применяется для уплотнения люков, дверей, иллюминаторов на судах. Также может применяться на любых промышленных и строительных объектах в соответствии с техническими характеристиками и условиями эксплуатации.
Физико-механические показатели резины С-509
Условная прочность при растяжении, МПа (кг/см²), не менее: 1,5 (15).
Относительное удлинение при разрыве, %, не менее: 500.
Твердость по Шору А (единиц), в пределах: 22–34 (до 60 по согласованию с заказчиком).
Размеры, конфигурации и виды сечений

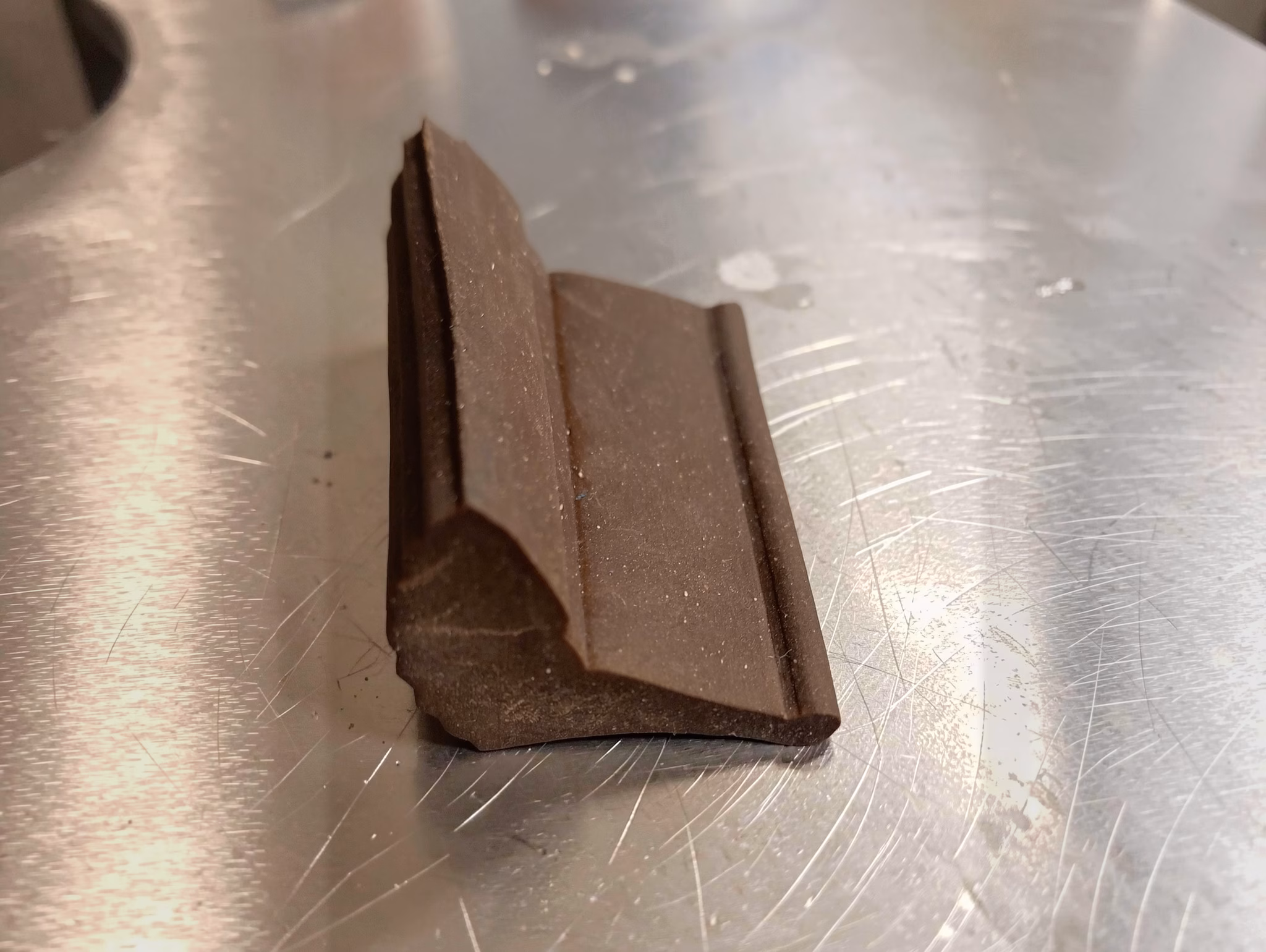

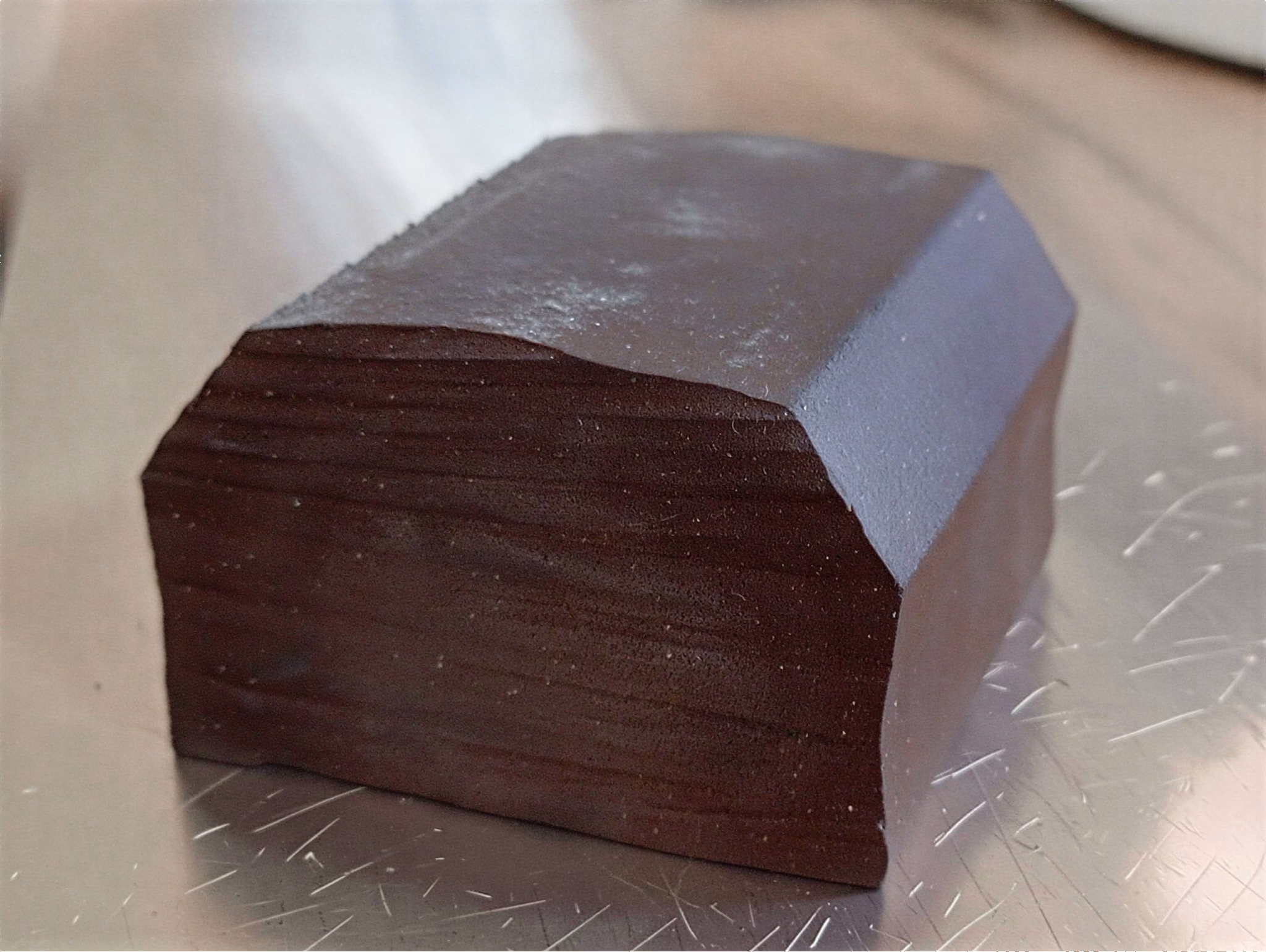

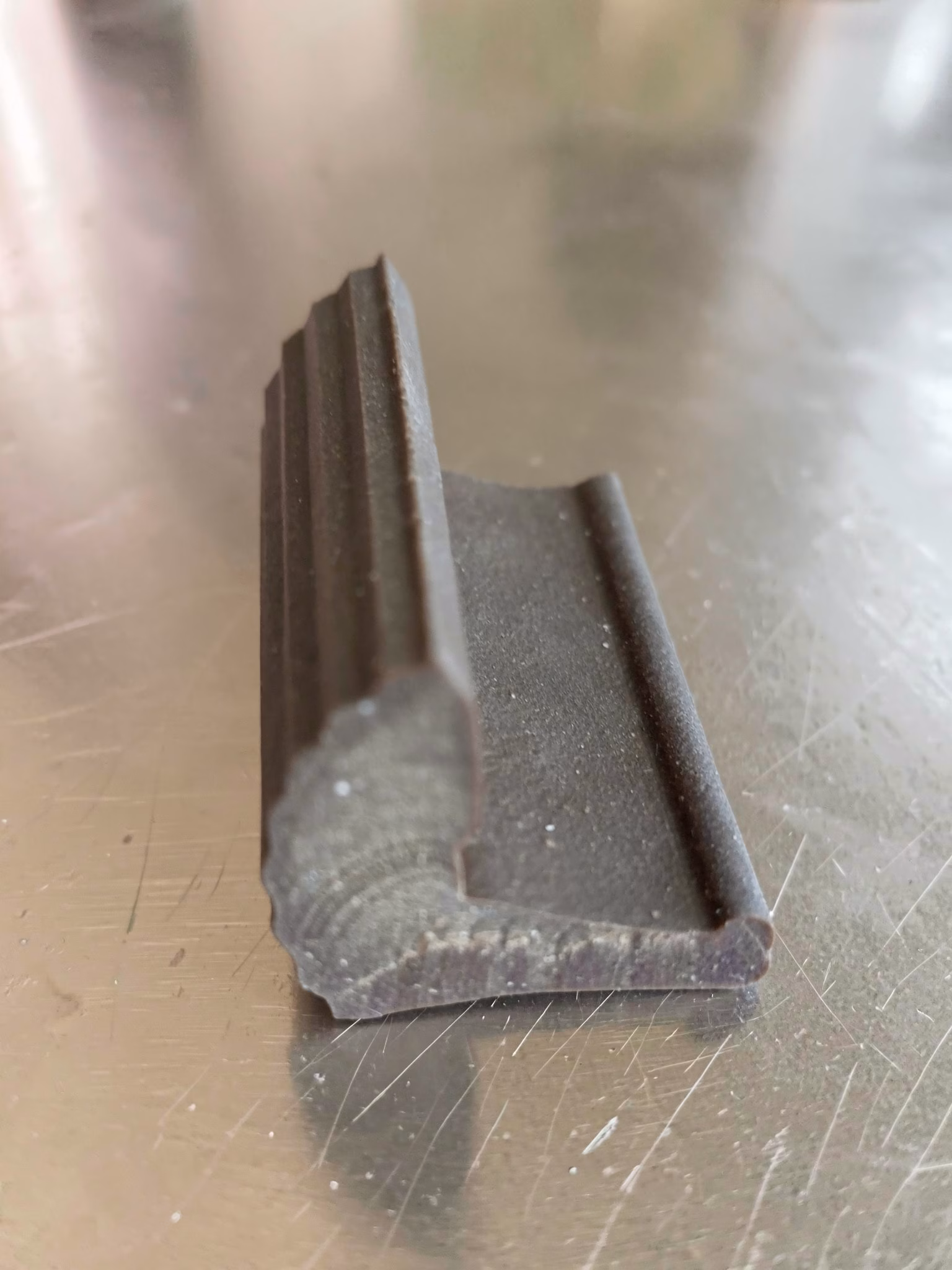

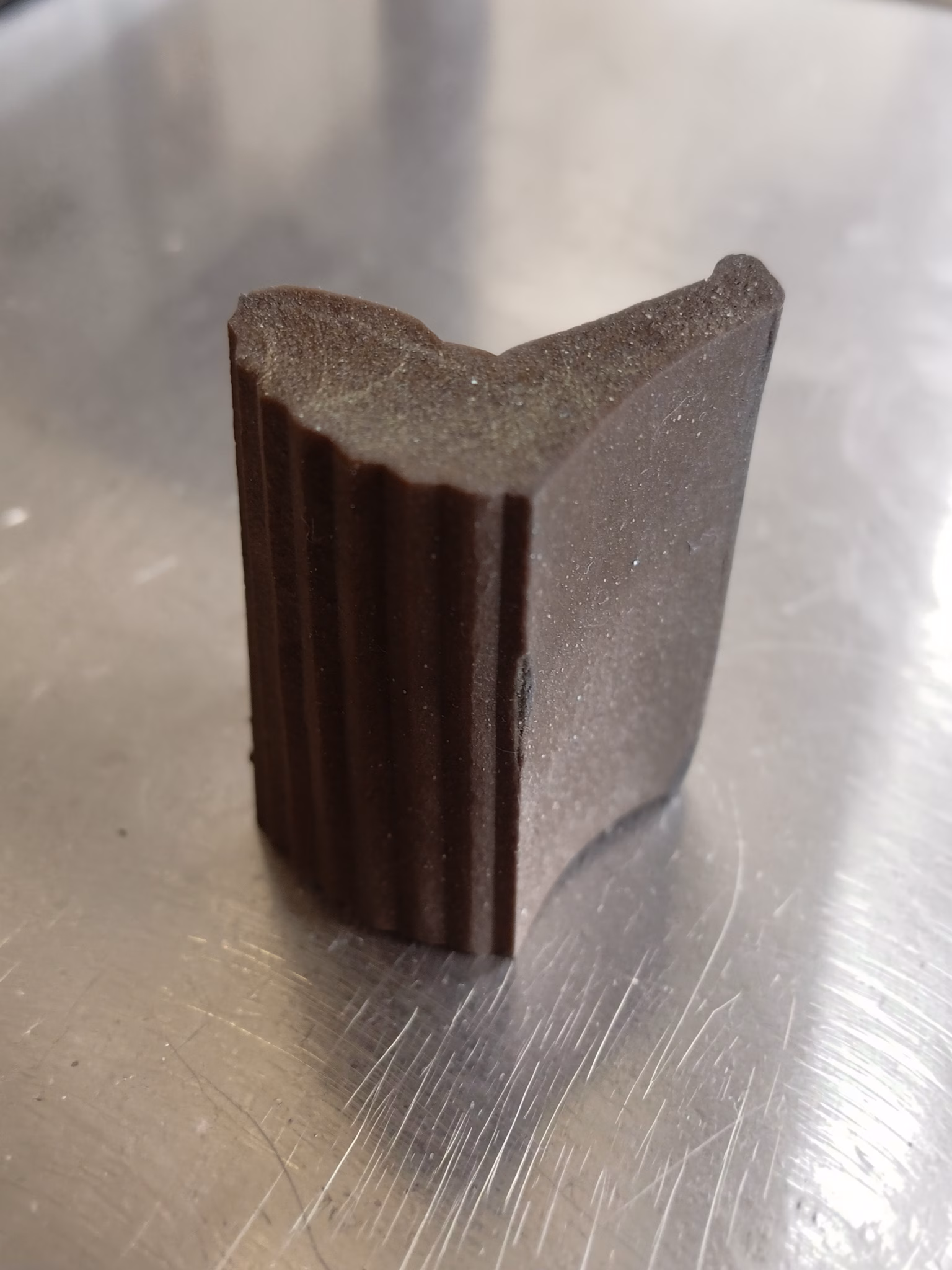

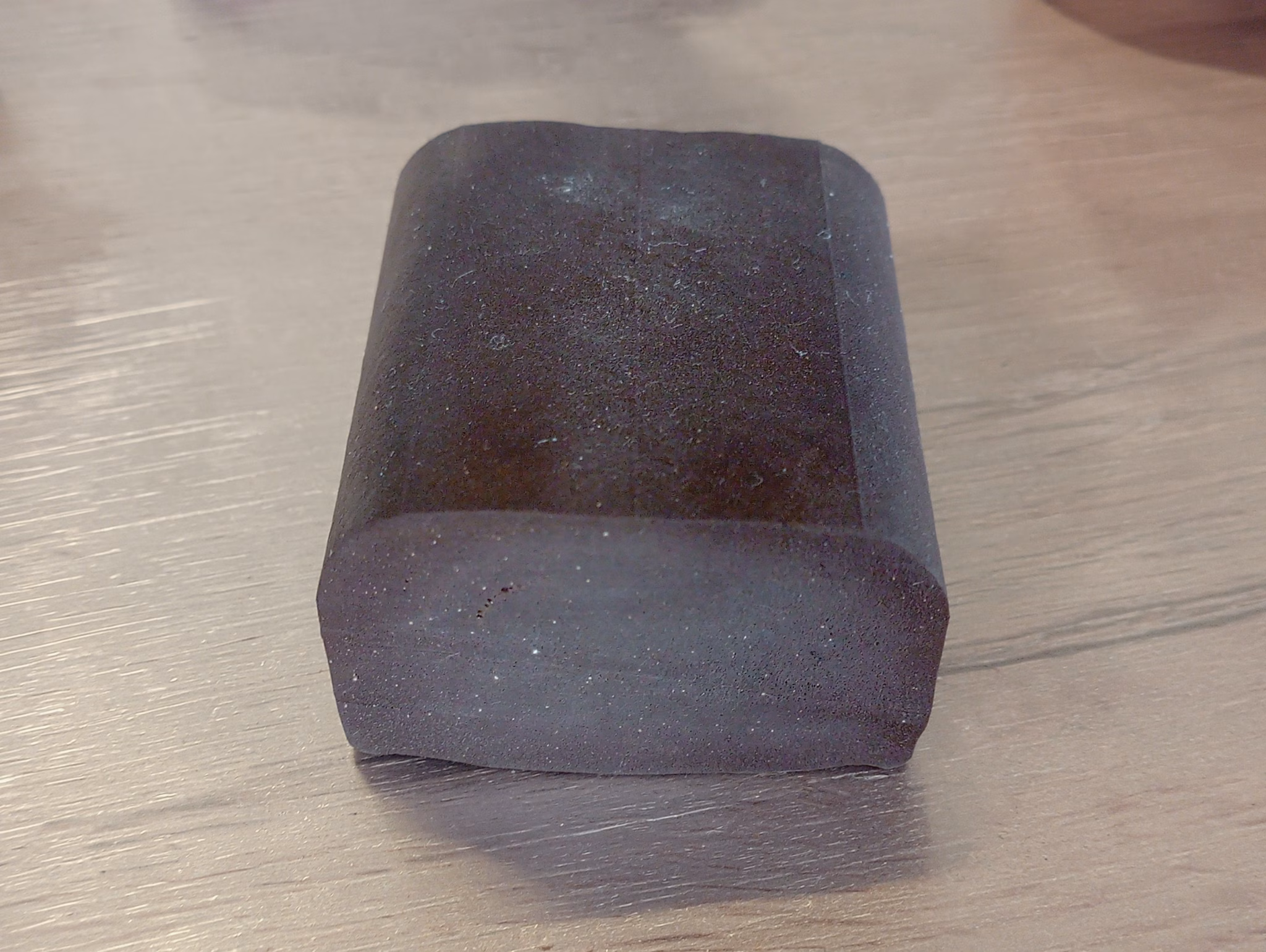

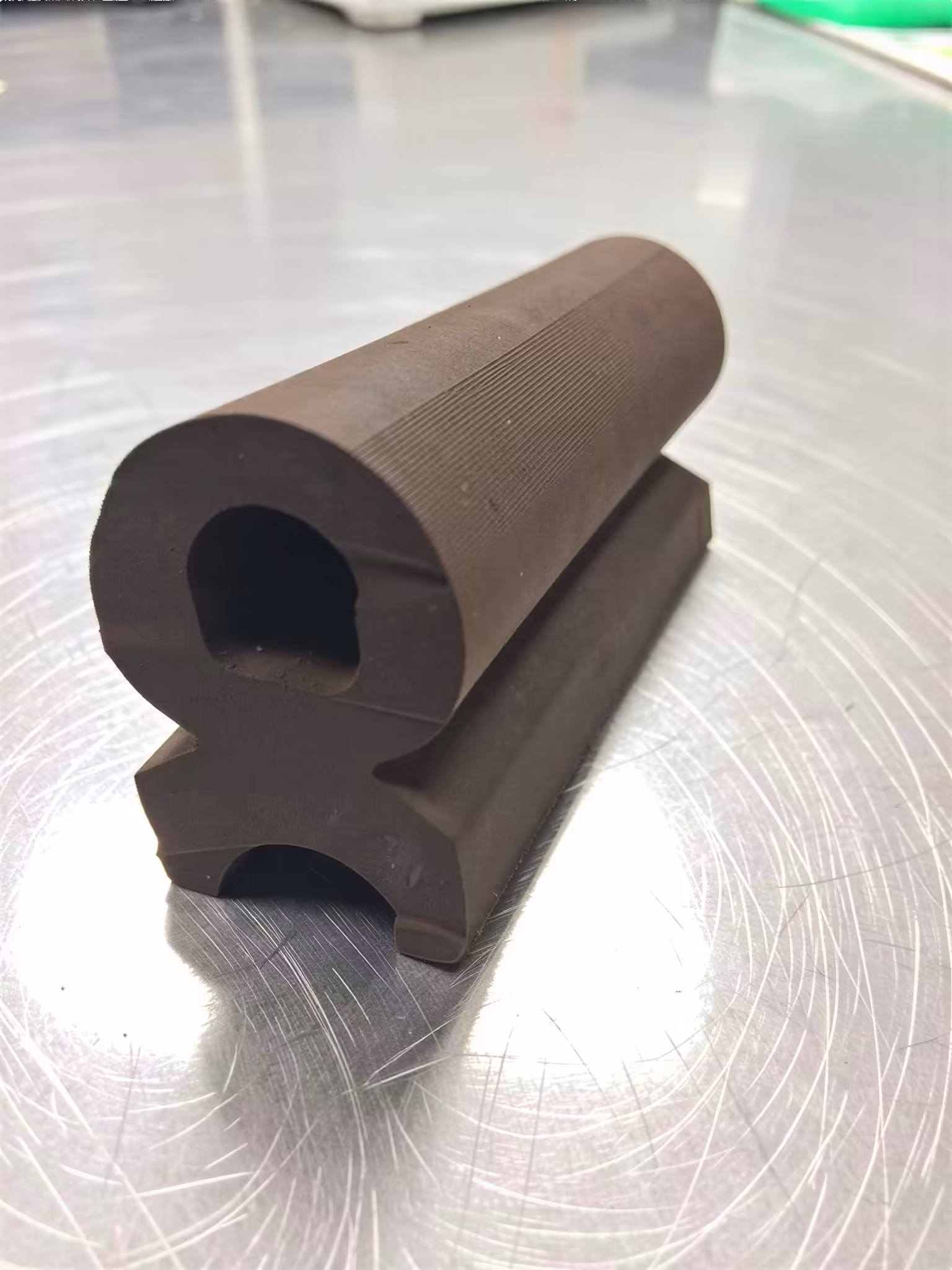

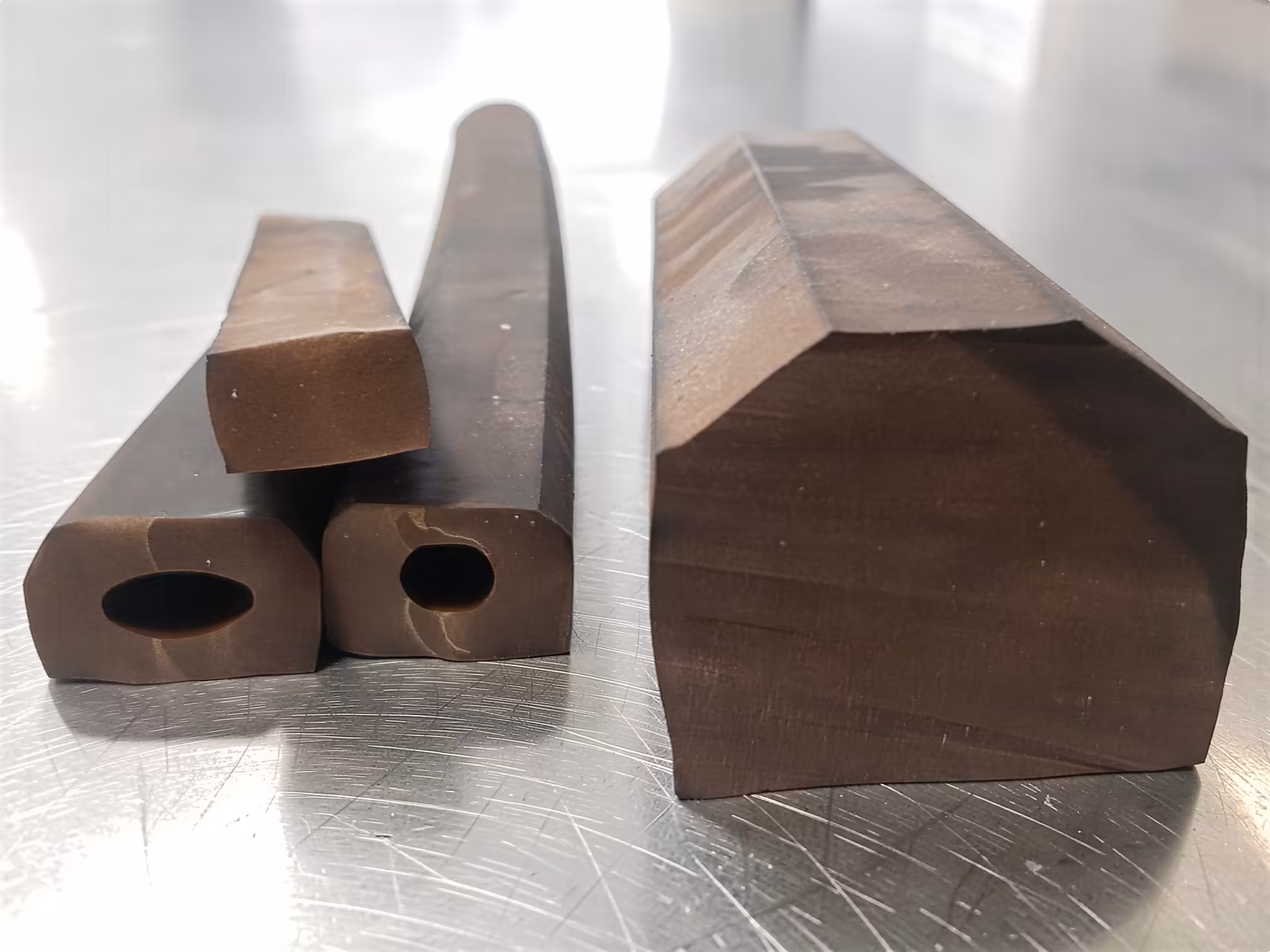

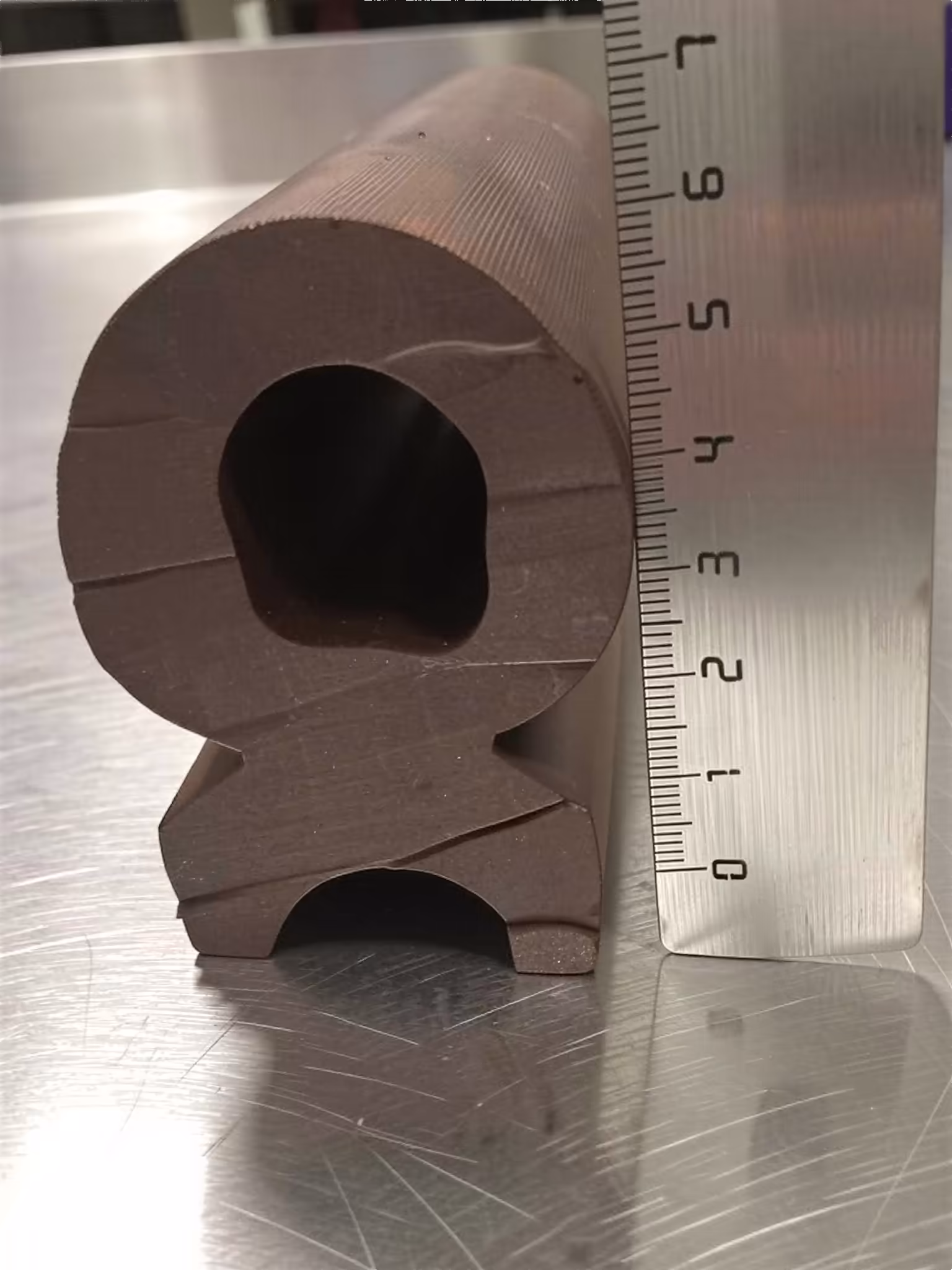

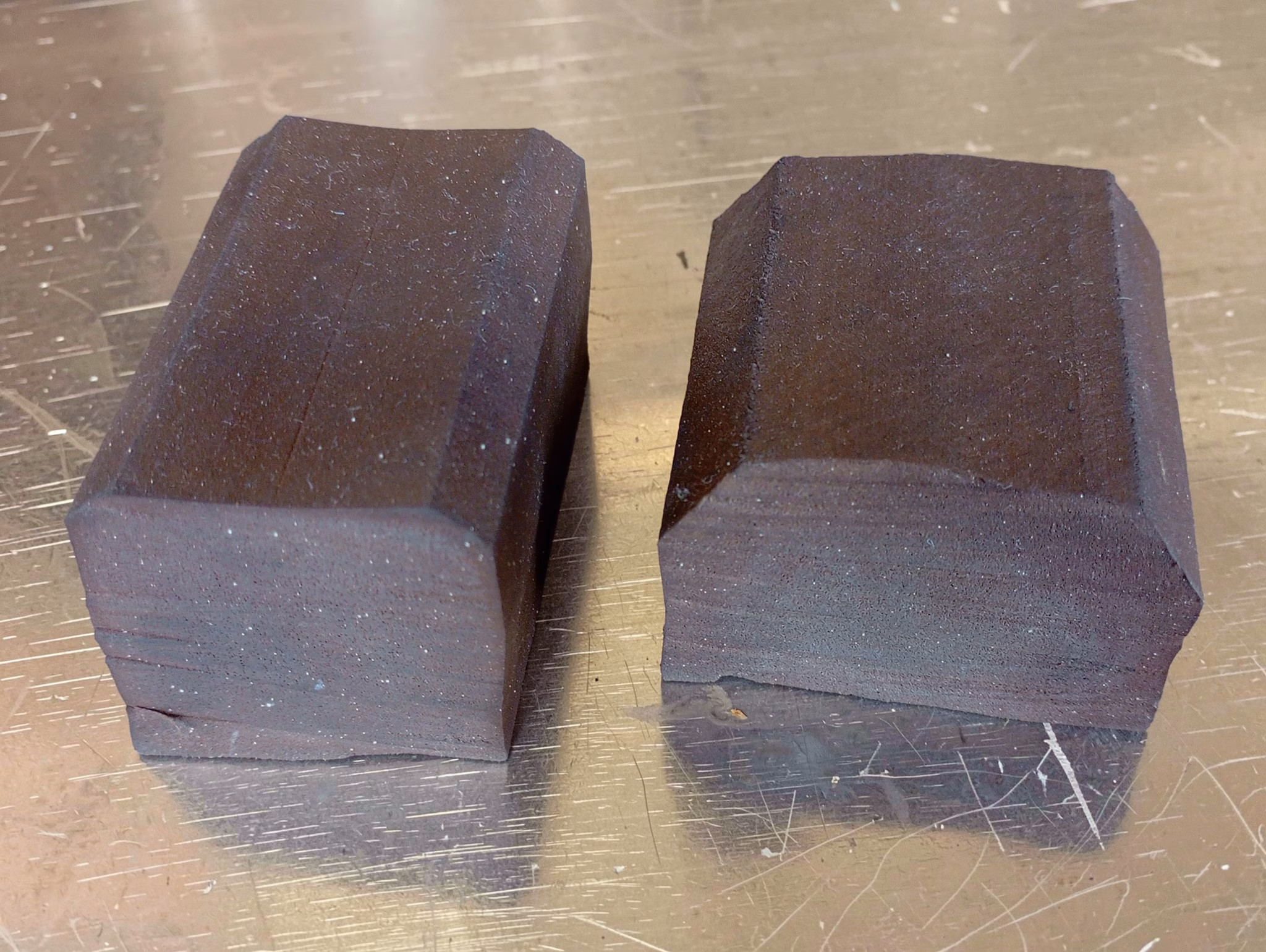

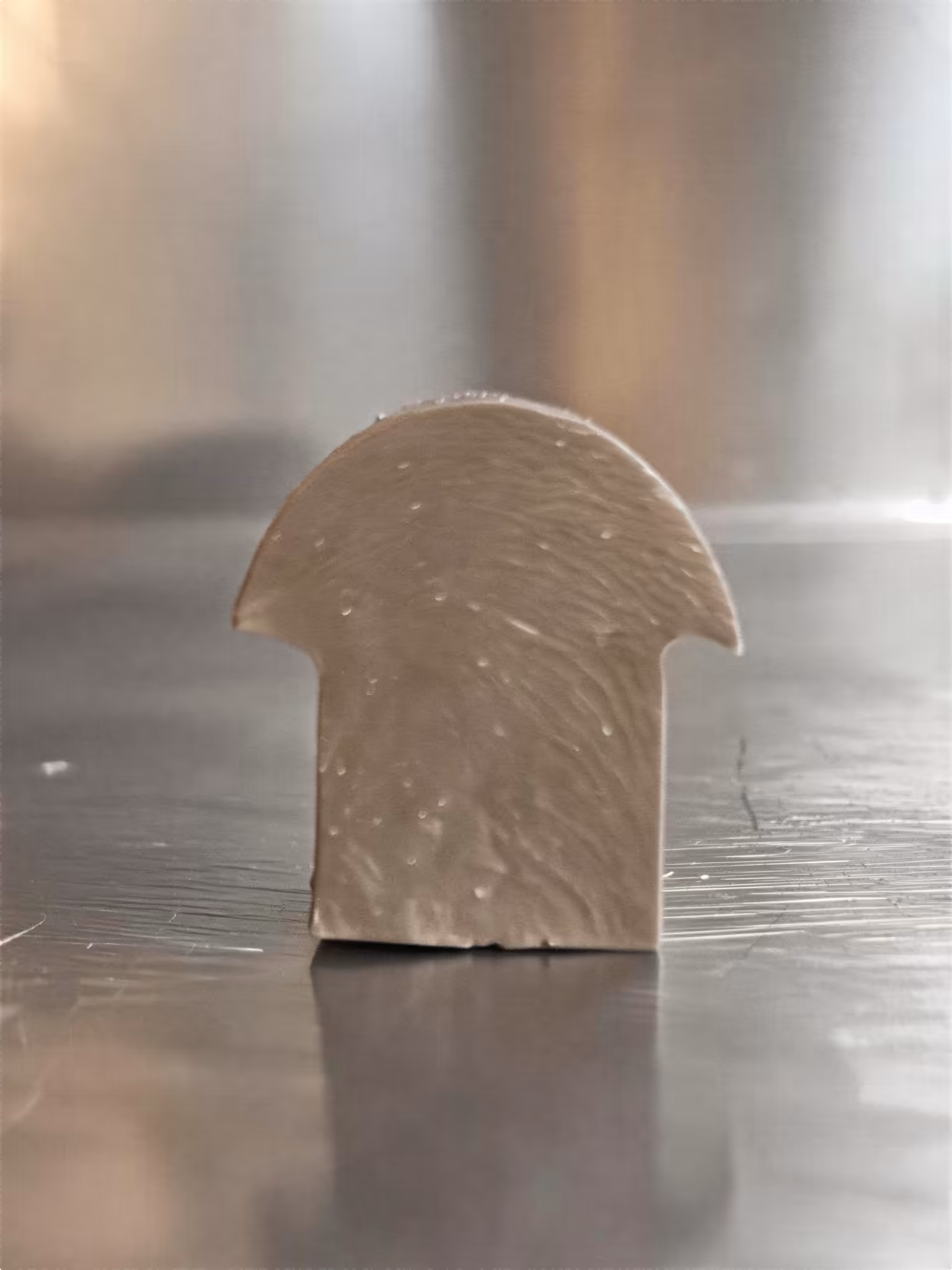

Шнуры, профили и детали из резины С-509 производятся как стандартных сечений: круглых, квадратных, прямоугольных, трапециевидных и их производных, так и нестандартных, сложных (фасонных) сечений и конфигураций в соответствии с требованиями заказчика.

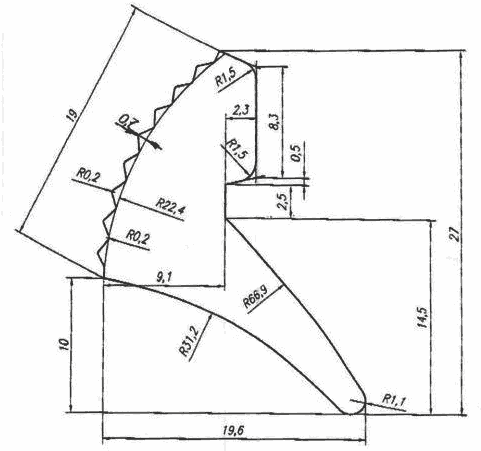

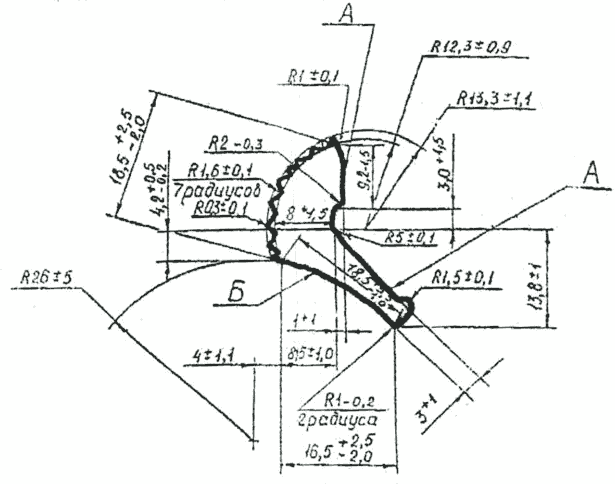

Примеры обозначений распространенных чертежей шнуров из резины С-509
267-104.1406-1, 361.67.14, 267-30.208, 323-1-3.2, 267-111.012, БРД-32, 262-67.062, РЦ 938.017, 267-30.498, 267-30.208,267-104.024, 266-99.11.151, 938-30.293, 266-99.1387, 266-111.006, 266-111.007, 266-111.028, 267-111.014, 267-111.013, 267-111.006, 267-111.005, 267-111.004, 267-111.003, 967-10.003, 967-10.004, 267-104.1406-1, 427-30.2500, 267-111.011, 267-111.032, Е-33151185, 7R, К-180-07.0000.02, 977.30К.060, 977.30К.032, 266-30.718, 266-111.011, 266-111.015, 6R, 266-111.012, 266-111.016, 266-111.004-1, 266-111.014, 266-111.018, 266-111.010, 266-111.017, 266-111.013, 266-111.029, 261-30.927, 16.83.000, 267-111.022, 323-У-372, 267-111.012, 267-111.031, 267-111.030, 267-111.021, 267-30.208, 261-99.561 и др.
Получите расчёт стоимости и сроков
Наш инженер-технолог свяжется с вами, чтобы уточнить детали и предложить лучшее решение
| 3×6 | 6×7 | 8×18 | 10×12 | 12×15 | 12×42 | 16×20 | 18×35 | 24×40 | 35×40 | 42×67 |
| 4×5 | 6×8 | 8×20 | 10×18 | 12×16 | 15×15 | 18×18 | 18×36 | 25×25 | 35×50 | 42×70 |
| 5×10 | 6×9 | 8×30 | 10×20 | 12×20 | 15×24 | 18×20 | 19×34 | 25×32 | 35×55 | 20×70 |
| 5×20 | 7×7 | 8×34 | 10×25 | 12×22 | 15×30 | 18×24 | 20×20 | 25×34 | 37×50 | 20×90 |
| 5×25 | 7×15 | 9×9 | 10×26 | 12×25 | 15×34 | 18×25 | 20×30 | 25×36 | 38×58 | 32×70 |
| 5×28 | 8×8 | 9×34 | 10×45 | 12×34 | 15×50 | 18×30 | 20×40 | 26×26 | 50×60 | 50×90 |
| 6×6 | 8×10 | 10×10 | 12×12 | 12×35 | 16×18 | 18×34 | 24×34 | 30×40 | 54×64 |
| 7/9×5 | 10/12×8 | 10/12×8 | 12/16×22 | 12/29×10 | 15/20×24 | 16/20×10 | 18/20×24 | 20/24×10 | 20/24×24 | 20/34×20 | 26/32×18 |
| 7/10×5 | 10/15×6 | 11/12×10 | 12/18×12 | 12/34×10 | 15/24×20 | 16/21×10 | 18/20×34 | 20/24×12 | 20/26×15 | 20/34×24 | 30/34×15 |
| 8/10×12 | 10/15×7 | 11/12×16 | 12/14×10 | 15/18×15 | 16/18×10 | 16/21×14 | 18/22×18 | 20/24×15 | 20/26×32 | 22/26×10 | 35/45×25 |
| 9/12×8 | 10/16×18 | 11/15×12 | 12/16×10 | 15/18×16 | 16/18×12 | 16/22×26 | 18/34×18 | 20/24×17 | 20/34×8 | 22/26×16 | 45/50×20 |
| 9/14×16 | 10/12×18 | 11/18×12 | 12/16×11 | 15/19×15 | 16/18×15 | 18/20×10 | 20/23×18 | 20/24×18 | 20/34×18 | 24/34×18 | 50/55×35 |
ВНИМАНИЕ
Наряду с традиционно применяемыми в судостроении и судоремонте резиновыми смесями, наша компания готова предложить альтернативные виды резин, в том числе разработать резиновые смеси индивидуально, под конкретные потребности вашей фирмы.
