МАСЛЕННЫЕ НАГРЕВАТЕЛИ И МОДУЛЬНЫЕ КОТЕЛЬНЫЕ
Изготавливаются мощностью от 2 до 700 кВт и предназначены для технологических процессов, в которых температура - высокая, точность поддержания температуры - высокая, а давление - низкое
МАСЛЕННЫЕ НАГРЕВАТЕЛИ МАРКИ ППЭ

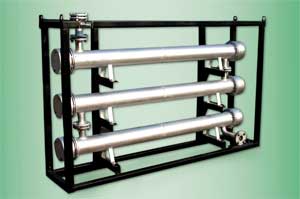

Электрические нагреватели марки ППЭ предназначены для увеличения температуры перегрева пара и для предотвращения потерь давления при значительной протяженности паропровода. Мощность от 2 до 60 кВт.
Пример условного обозначения: ППЭ–10,
где ППЭ – марка электронагревательной установки, 10 – электрическая мощность в кВт.
Область применения:
Технологический нагрев пара, воздуха, воды, масел.
Технические характеристики
| № | Наименование | ППЭ-10 | ППЭ-60 |
|---|---|---|---|
| 1 | Номинальная электрическая мощность, кВт | 10 | 60 |
| 2 | Напряжение питания, Гц | 380±10 В, 50±1 | 380±10 В, 50±1 |
| 3 | Номинальный ток, А | 15 | 91 |
| 4 | Рабочая температура, ?С | -20 ÷ +300 | -20 ÷ +300 |
| 5 | Давление испытания, кгс/см2 | 12 | 12 |
| 6 | Рабочее давление, кгс/см2 | 0 ÷ 11 | 0 ÷ 11 |
| 7 | Число групп мощности шт. | 1 | 6 |
| 8 | Нагреваемые теплоносители | пар, воздух, масло, вода | пар, воздух, масло, вода |
| 9 | Марка трубчатого нагревателя | ТЭН 265 А 13/10,0 J 380 | ТЭН 265 А 13/10,0 J 380 |
| 10 | Количество ТЭНов, шт. | 3 | 18 |
| 11 | Удельная мощность ТЭНов, Вт/см2 | 2,0 | 3,1 |
| 12 | Внутренний диаметр нагревательного блока, мм | 150 | 150 |
| 13 | Соединительные патрубки, Ду | 25-фланц. | 50-фланц. |
| 14 | Длина котла, мм | 1010 | 1900 |
| 15 | Высота котла, мм | 490 | 1450 |
| 16 | Ширина котла, мм | 250 | 500 |
| 17 | Масса котла, кг | 40 | 325 |
| 18 | Масса Пульта управления, кг | 20 | 23 |
